1000NM Computer Control Torsion Testing Machine

Udstyrets introduktion:

Testsystemet vedtager moden dynamisk elektro-hydraulisk servokontrol og testteknologi og er designet og fremstillet ved hjælp af enheds, standardiseret og modulopbygget design, hvilket forbedrer systemets stabilitet og pålidelighed. De vigtigste enheder og komponenter i systemet fremstilles ved hjælp af dagens internationale avancerede teknologi.

Det multikanals elektro-hydrauliske servo-træthedstestsystem bruges hovedsageligt til test af store armeret betonstrukturer og stålkonstruktioner, såsom bygning af strukturelle medlemmer, rammer, bjælker, søjler og knudepunkter, testning af forstærkede betonforbundne medlemmer, såsom forspændte bjælker, søjler og rammer og træthedspræstationstestning af jernbanesammensætter. Testsystemet er hovedsageligt sammensat af flere elektro-hydrauliske servoaktuatorer, en konstant trykservo-pumpestation, et sæt multikanals servokontrollere, testsoftware, rørledninger og et sæt indlæsningsrammer. Testsystemet er fleksibelt i brug. Det kan samtidig udføre koordinerede belastningstest på mere end to kanaler af aktuatorer samt enkeltkanals belastningstest. Hjælpeudstyret kan konfigureres i henhold til testen skal udføre træthedsbelastningstest af forskellige strukturelle dele.

Det flerkanals all-digitale kontrolsystem kan samtidig kontrollere fire aktuatorer for at fuldføre synkron og asynkron belastning og kan kontrollere den koordinerede belastning af de fire aktuatorer til kvalitetsinspektion; Kontroltilstand: belastning, forskydning og forskellige kontroltilstande kan skiftes uden indflydelse; Den analoge outputgrænseflade med fire-kanals parametre kan udsende belastnings- og forskydningssignaler synkront til dataindsamlingssystemer såsom stammemålere.

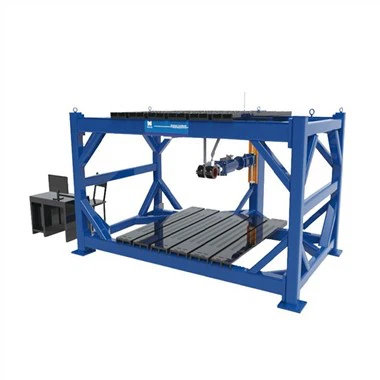

Hele dørrammestrukturen er vedtaget, og understøtterne og belastningspunkterne har forskellige strukturelle former, som samtidig kan realisere flerpunkts- og multiretningsspænding og trykbelastning.

(2) ± 100 KN -træthedskonkurrence Servo -aktuatorer ---2.

(3) Minimumstrømmen er 400 l ---1 sæt.

(4) 200 L Oil Separator ---2 sæt

(5) Til lodret belastning af to-søjle ramme ----1 sæt

(6) l Bracket til vandret belastning -----2 sæt

(7) Frame Montering Base Plate (med langsgående og tværgående T-slots) --- 1 sæt

(8) Højtryksolierør --- 1 sæt

(9) Giv 4 Channel 2 statistisk controller og relateret software, inklusive to analoge inputenheder --- 1 sæt

(10) Køletårn og kølingsrørledning ----1 sæt

(11) 3 kVA Ups uafbrudt strømforsyning

(12) American Celtron Force Sensor ----2 250 kN og 100KN hver

(13) American Moog Servo Valve ---4

(14) AMT høje præcisionsfortrængningssensorer ---4.

(15) Giv et Window 10 PC, 64- bit, 8 GB RAM, 1TB harddisk, pc med perifere enheder, printer og dedikeret kontrolsoftware og analysesoftware.



2) GB\/T16825. 1-2008 "Inspektion af statisk uniaxial testmaskine Del 1: Inspektion og kalibrering af kraftmålingssystem for spænding og (eller) komprimeringstestmaskine"

3) GB\/T 16826-2008 "Elektro-hydraulisk servo Universal Testing Machine"

4) JB\/T 8612-1997 "Elektro-hydraulisk servo Universal Testing Machine"

5) JB 9397-2002 "Tekniske betingelser for spænding og kompressionstræthedstestmaskine"

6) GB\/T 3075-2008 "Metal Axial Træthedstestmetode"

7) GB\/T 15248-2008 "Axial lige amplitude lav cyklus træthedstestmetode til metalmaterialer"



Lall-digital lukket loop-kontrol kan indsamle signaler vilkårligt til all-digital PID-kontrol. Lukket loop-kontrolfrekvens op til 5 kHz;

l direkte integreret servo ventildrevenhed (to eller tre niveauer af servo ventildrev kan bruges);

l Indbygget signalgeneratorfrekvensområde: 0. 001-500 Hz, frekvensopløsning: 0. 001Hz;

l Kontrolbølgeform: Sine bølge, trekantbølge, firkantbølge, rampebølge, savtandbølge, tilfældig bølge, fri bølge og kan realisere den kombinerede output fra forskellige bølgeformer.

LCONTROL-tilstand: kraft, forskydning, deformation PID-lukket loop-kontrol og kan opnå glat og uforstyrret skift af enhver kontroltilstand;

LThe -systemet har funktioner såsom sensorkalibrering og nul nulstilling;

Jeg realiserer højhastighedsdatakommunikation med computer gennem Ethernet-kort;

LHAVE Perfekte hydrauliske kontrolfunktioner, såsom: Kontrolpumpestation til\/fra, skiftet med højt\/lavt tryk osv.;

Lprovide en række interface -tavler, der passer til forskellige sensorer og drivenheder.

4.2 Softwaresystem.

Softwaresystemet er et mainstream multikanals dynamiske testsystem. Fordi softwaren dækker en lang række teststandarder, fleksibel brug og praktisk og hurtig dataimport og eksport, er den især velegnet til brug af forskellige videnskabelige forskningsinstitutioner. De vigtigste funktioner er:

L -baseret på Win7\/10 -arbejdsplatformudvikling;

Lintegrat forskellige dynamiske testfunktioner og en.

LThe -testbølgeformkombinationen af ​​enhver funktion kan defineres til dannelse af testspektret og testprocessen, og testmaskinen kan kontrolleres for at afslutte den dynamiske træthedstest af forskellige komplekse funktioner.

LDATA -erhvervelse, testtrin, datalagring, testbeskyttelse og andre funktioner kan programmeres i form af begivenheder for at hjælpe brugerne med at gennemføre testoperationerne i forskellige komplekse funktioner.



2. Testkraft måleområde: 2. 0 kn -100 kN (1%-100%fs)

3. Test Force Resolution Code: 1\/180000

4. testkraft, der angiver værdienøjagtighed: inden for ± 0. 5%

5. Fortrængningsmålingsområde: 0-150 (± 75) (mm)

6. Fortrængningsmålingskomponent: 0. 001mm

7. Den relative fejl ved forskydningsmåling, der indikerer værdi, er inden for ± 0. 5%

8. Den relative fejl ved deformationsmåling, der indikerer værdi, er inden for ± 0. 5%

9. Erhvervelsesfrekvens: 0. 01-100 Hz

1 0. Standard testfrekvens: 0. 01-25 Hz (almindeligvis anvendt 8Hz) forskydningsamplitude ± 1 mm

11. Testbølgeform: sinusbølge, trekantbølge, firkantbølge, kombineret bølge osv.

12. Kontroltilstand: belastningskontrol, forskydningskontrol, deformationskontrol, forskellige kontroltilstande kan opnå glat skift.

13. Force koaksialitet: mindre end eller lig med 0. 5%

14. Konstant tryk Servo Pump Station: Flow 40L\/Min, 21MPa

15. Motorkraft: 22 kW
